넷기어 오르비 RBK20 - LED 상태에 따른 상세 해설

넷기어 오르비(2019/07/02 - RBK20 ORBI 오르비 메시 와이파이 공유기 - 하드웨어 리뷰 -)는 LED 색상을 통해 기기의 상태를 심플하게 표시해주는데 국내 정발 제품에 포함된 퀵가이드 한장으로는 조금 설명이 부족한듯해서 상세 해설을 가져와봤다.



---

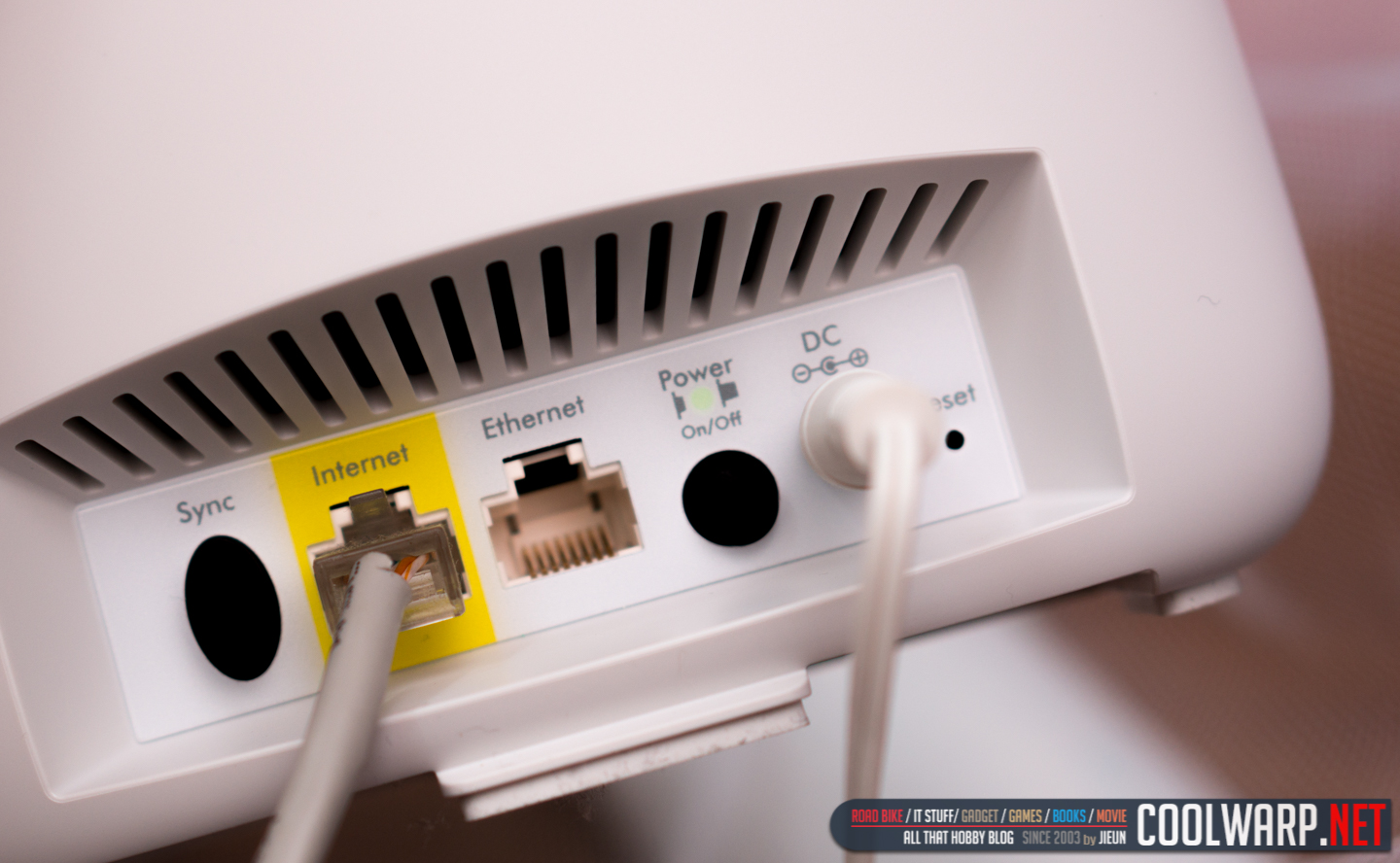

전원 LED  : 기기 후면 전원 버튼 위에 위치한 LED

녹색 LED의 지속광 : 전원이 켜진 상태
주황색 LED의 지속광 : 라우터 또는 새틀라이트가 부팅되는 중이다.
주황색 LED가 깜빡임 : 라우터 또는 새틀라이트가 공장 기본값으로 초기화 중이다.
붉은 LED가 깜빡임 : 펌웨어가 깨진 상태.
LED 꺼짐 : 전원이 꺼진 상태





---



라우터 상단의 둥근 LED : 라우터 윗면 틈새로 보이는 LED



흰색 LED가 숨쉬기 모드로 작동 : 라우터가 부팅중이거나 Sync 버튼을 누른 상태
LED 꺼짐 : 라우터가 부팅을 끝내고 정상적으로 작동 중이다.
흰색 LED의 지속광 : 라우터가 공장 기본값으로 초기화중이다.

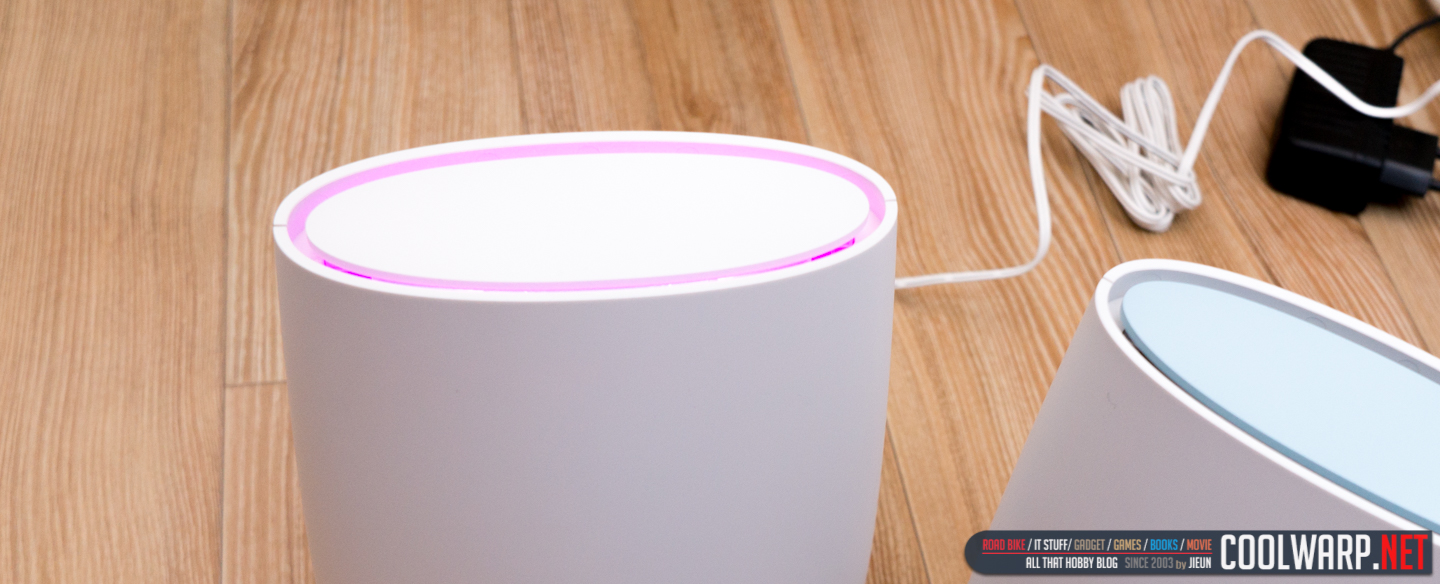

자홍색 LED의 지속광 : 라우터가 인터넷에 연결하지 못하고 있다. (WAN 케이블이 빠졌다던지..)

3분동안 지속되는 파란색 LED : 새틀라이트와 라우터간의 연결 상태가 좋다.
3분동안 지속되는 주황색 LED : 새틀라이트와 라우터간의 연결 상태가 좋지 않다.





---

새틀라이트 상단의 둥근 LED : 새틀라이트 윗면 틈새로 보이는 LED

흰색 LED가 숨쉬기 모드로 작동 : 새틀라이트가 부팅중이다.
3분동안 지속되는 파란색 LED : 새틀라이트와 라우터간의 연결 상태가 좋다.
3분동안 지속되는 주황색 LED : 새틀라이트와 라우터간의 연결 상태가 좋지 않다.
주황색 LED : 새틀라이트와 라우터의 싱크가 실패했다.
LED 꺼짐 : 새틀라이트가 라우터와 정상적으로 연결되어 작동중이다.



주황색은 error, 파란색은 정상. 이 두가지만 기억해둬도 오르비는 다루는게 한층 쉬워질 것이다.
